| 異形軸-高強度軸件生產廠家-軸類定做處 |
|
來源：軸件生產廠家 作者：永年緊固件廠家 時間：2017/11/27 9:41:21 瀏覽：3205次
|
|
 |

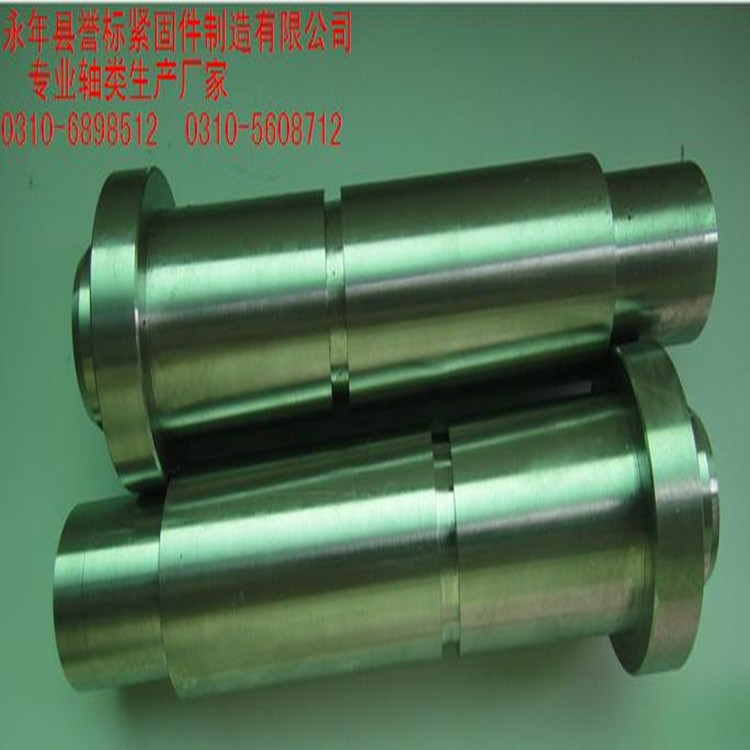

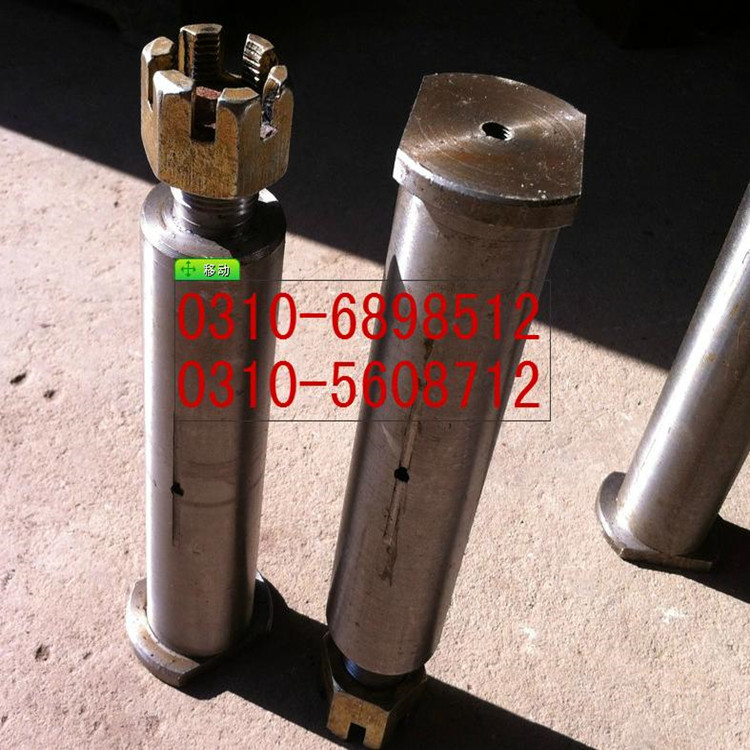

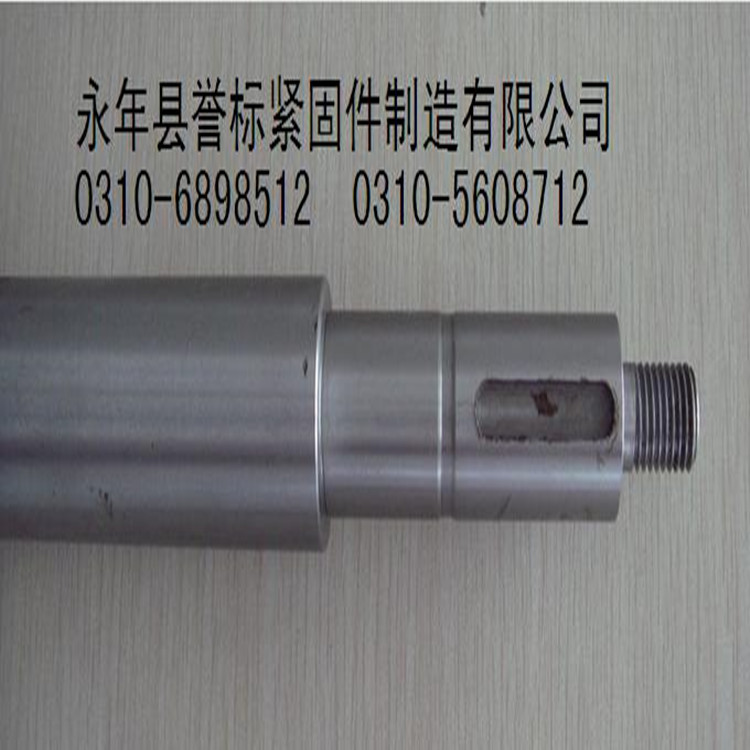

異形軸-高強度軸件生產廠家-軸類定做處
軸類零件是五金配件中經常遇到的典型零件之一，它主要用來支承傳動零部件，傳遞扭矩和承受載荷，按軸類零件結構形式不同，一般可分為光軸、階梯軸和異形軸三類;或分為實心軸、空心軸等。它們在機器中用來支承齒輪、帶輪等傳動零件，以傳遞轉矩或運動。軸類零件是旋轉體零件，其長度大于直徑，一般由同心軸的外圓柱面、
圓錐面、內孔和螺紋及相應的端面所組成。根據結構形狀的不同，軸類零件可分為光軸、階梯軸、空心軸和曲軸等。軸的長徑比小于5的稱為短軸，大于20的稱為細長軸，大多數軸介于兩者之間。軸用軸承支承，與軸承配合的軸段稱為軸頸。軸頸是軸的裝配基準，它們的精度和表面質量一般要求較高，其技術要求一般根據軸的主要功用和工作條件制定，通常有以下幾項:
(a)表面粗糙度
一般與傳動件相配合的軸徑表面粗糙度為Ra2.5~0.63μm，與軸承相配合的支承軸徑的表面粗糙度為Ra0.63~0.16μm。
(b)相互位置精度
軸類零件的位置精度要求主要是由軸在機械中的位置和功用決定的。通常應保證裝配傳動件的軸頸對支承軸頸的同軸度要求，否則會影響傳動件(齒輪等)的傳動精度，
并產生噪聲。普通精度的軸，其配合軸段對支承軸頸的徑向跳動一般為0.01~0.03mm，高精度軸(如主軸)通常為0.001~0.005mm。
(c)幾何形狀精度
軸類零件的幾何形狀精度主要是指軸頸、外錐面、莫氏錐孔等的圓度、圓柱度等，一般應將其公差限定在尺寸公差范圍內。對精度要求較高的內外圓表面，應在圖紙上標注其允許偏差。
(d)尺寸精度
起支承作用的軸頸為了確定軸的位置，通常對其尺寸精度要求較高(IT5~IT7)。裝配傳動件的軸頸尺寸精度一般要求較低(IT6~IT9)。
在工業產品中，軸類零件適用于一個或多個數控基床加工零件維護操作中。軸類零件是五金配件中經常遇到的典型零件之一，它主要用來支承傳動零部件，傳遞扭矩和承受載荷，按軸類零件結構形式不同，一般可分為光軸、階梯軸和異形軸三類;或分為實心軸、空心軸等。
中文名稱：軸類零件。 徑向跳動：一般為0.01~0.03mm；
加工直徑：Q4mm-Q200mm； 表面粗糙度：Ra2.5~0.63μm。
軸是穿在軸承中間或車輪中間或齒輪中間的圓柱形物件，但也有少部分是方型的。軸是支承轉動零件并與之一起回轉以傳遞運動、扭矩或彎矩的機械零件。一般為金屬圓桿狀，各段可以有不同的直徑。機器中作回轉運動的零件就裝在軸上。
軸的磨損原因
軸類磨損是軸使用過程中常見的設備問題。軸類出現磨損軸的原因有很多，但是主要的原因就是用來制造軸的金屬特性決定的，金屬雖然硬度高，但是退讓性差（變形后無法復原），抗沖擊性能較差，因此容易造成粘著磨損、磨料磨損、疲勞磨損、微動磨損等，大部分的軸類磨損不易察覺，只有出現機器高溫、跳動幅度大、異響等情況時，才會引起人們的察覺，但是到人們發覺時，大部分軸都已磨損，從而造成機器停機。
軸修還原技術
對于以上還原技術，在歐美日韓企業已不太常見，因?yàn)閭鹘y(tǒng)技術效果差，而激光焊、微弧焊等高等復原技術對設備和人員要求高，費用支出大，歐美日韓一般采用的是碳聚合物材料技術和納.米技術，現場操作，不僅有.效提升了維修效率，更是大大降低了維修費用和維修強度。因金屬材質為“常量關系”，雖然強度較高，但抗沖擊性以及退讓性較差，所以長期的運行必造成配合間隙不斷加大造成軸磨損，意識到這種關鍵原因后，歐美新技術研究機構研制的高分子復合材料即具有金屬所要求的強度和硬度，又具有金屬所不具備的退讓性（變量關系），通過“工裝修好”、“部件對應關系”、“機械加工”等工藝，可以大限度確保還原部位和配合部件的尺寸配合；同時，利用復合材料本身所具有的抗壓、抗彎曲、延展率等綜合優勢，可以更好地吸收外力的沖擊，抵消軸承對軸的徑向沖擊力，并避免了間隙出現的可能性，也就避免了設備因間隙加大而造成相對運動的磨損，所以針對軸與軸承的靜配合，復合材料不是靠“硬度”來解決設備磨損的，而是靠改變力的關系來滿足設備的運行要求。
軸的分類
常見的軸根據軸的結構形狀可分為曲軸、直軸、軟軸、實心軸、空心軸、剛性軸、撓性軸（軟軸）。
直軸又可分為：①轉軸，工作時既承受彎矩又承受扭矩，是機械中常見的軸，如各種減速器中的軸等。
②心軸，用來支承轉動零件只承受彎矩而不傳遞扭矩，有些心軸轉動，如鐵路車輛的軸等，有些心軸則不轉動，如支承滑輪的軸等。
③傳動軸，主要用來傳遞扭矩而不承受彎矩，如起重機移動機構中的長光軸、汽車的驅動軸等。軸的材料主要采用碳素鋼或合金鋼，也可采用球墨鑄鐵或合金鑄鐵等。軸的工作能力一般取決于強度和剛度，轉速高時還取決于振動穩定性。
|
| |
